1.系统设计
      系统的核心是一片FPGA，输入图像通过2个光纤模块将图像直接连接到FPGA上，FPGA采集到输入图像后直接存入DDR3缓存，FPGA上直接连接了4块SATA硬盘，DDR3内存中的图像数据可以通过FPGA内部的SATA控制器直接写入SATA硬盘中，4块硬盘可以同时读写，每块硬盘的读写速率在520MB/s左右，本系统的最大读写速率在2080MB/s左右。
      FPGA上还连接有一路10M/100M/1000M以太网接口，可以通过这个网口和外部交换控制与图像数据，另外，还连接有一路DVI图像输出显示接口，用于输入图像实时监视或图像回放显示。
      本系统内还有一片MCU单片机，用于面板人机控制接口处理和FPGA系统操作控制，利用这片单片机，可以直接处理面板按键与信息状态显示，便于直接操作图像记录仪。
      为了实现图像回放与设备操作，需要一台电脑，此电脑通过一条1000M网口来回传图像数据，再利用一条串口线或100M网线来传送控制与操作命令。

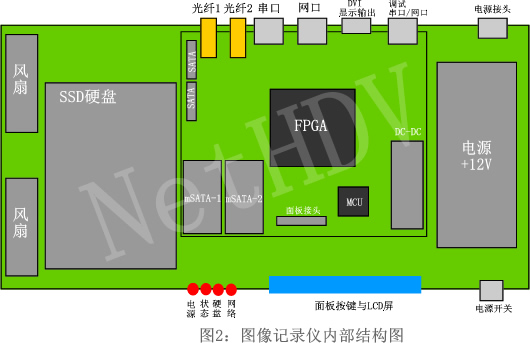

2.部件构成

功能特性
      ✭   FPGA是图像接口与数据存储的控制中心，FPGA在单片机MCU的控制下完成各种操作功能
      ✭   FPGA上连接有高速的DDR3内存芯片，用于缓存图像和SATA硬盘读写数据缓存
      ✭   支持4路SATA硬盘，其中2路mSATA接口的板内硬盘，还有2个标准SATA接口，用于外部硬盘连接
      ✭   2个2.5G-10G光模块接口，连接摄像头的图像输入
      ✭   一个串口，用于接收光模块图像参数
      ✭   一个1000M网口，用于向外部的电脑PC传输图像等数据
      ✭   一个DVI图像输出显示接口，用于连接外部显示器，监控图像
      ✭   一个可选的图像输出显示接口，可以给面板输送监控图像
      ✭   系统在MCU的控制下完成各种操作，包括FPGA、光模块、DVI接口等电路的初始化与控制操作
      ✭   MCU上连接有按键、LED指示灯、串口和网口等电路，用于实现人机交互，以及和上位机通信控制
