1.系统设计
      多种图像信号转换盒是采用一颗高性能FPGA芯片设计，五种图像输入信号，即VGA、DVI、HDMI、CVBS和SDI，通过图像接口解码芯片接入FPGA，FPGA将输入的图像信号存入DDR3内存芯片中，经过FPGA进行缩放等处理后输出到HDMI或SDI图像接口。

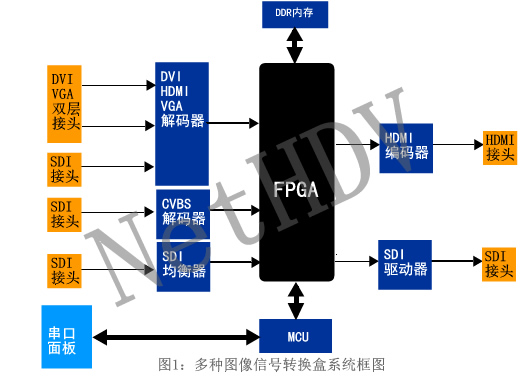

      如图1所示，整个系统在一片MCU单片机的控制下运行，通过串口或面板按键进行控制。根据操作要求，可将输入信号DVI、SDI或CVBS等信号转换成SDI或HDMI输出信号。
      根据操作要求，可以转换图像格式，也可以通过FPGA缩放后转换分辨率。
2.面板接口设计

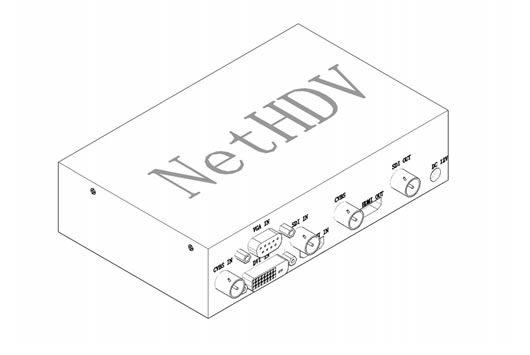

      图2所示的是此信号转换盒的后面板接头板示意图，左侧为输入图像接头，右侧为图像输出接头。
      信号转换盒后面板上主要包括图像输入接头和输出接头，电源接头。

功能特性
      ✭   支持VGA、DVI、HDMI、SDI和CVBS五种输入图像
      ✭   支持HDMI和SDI两种输出图像
      ✭   输入输出图像分辨率支持从标清信号到1080p60各种图像分辨率，也支持800x600、1024x768到
           1600x1200p60等各种计算机分辨率
      ✭   支持语音转接处理
      ✭   支持图像缩放，可做图像上变换或下变换，这次各种分辨率转换
      ✭   支持HDMI和SDI两种图像同时输出显示
      ✭   两路输出图像可以是相同分辨率图像，也可以是不同分辨率图像
