产品简介

      HDMI接口+USB编解码板编解码器最大的特点和优势是:
◆低延时,延时最低可以做到30ms,而同类产品一般在100ms以上
◆高画质,传输高清计算机图像,肉眼几乎看不到失真,可以传送高清晰画面
◆高性能,可以实现1920x1080p60的压缩与解压,同类产品一般只能做到1920x1080p30
◆支持USB鼠标键盘透传

  • h.264低延时编码器
  • h.264低延时编码器
  • 功能特点
  • 技术参数
  • 应用图示
  • 定制开发
  • 相关资料
  • 功能特点
          ✭   编解码板采用HDMI输入接口:最高支持1920x1200p60,HDMI内嵌音频输入
          ✭   支持HDMI v1.4a 3D视频格式输入
          ✭   USB接口可透传KVM,实现远程操作计算机
          ✭   支持无线传输
          ✭   支持逐行和隔行扫描
          ✭   超低延时,最低可以实现30ms延时
          ✭   可实时调整修改图像分辨率
          ✭   可动态调节H.264的码流带宽,1080p50/p60信源码流推荐范围为6~30M bps
          ✭   超高的画质,可实现各项高清晰计算机画面传输
          ✭   可通过串口或网口操作与配置编解码器
          ✭   组网方式:1对1, 1对多(1个编码多个解码)
          ✭   USB透传接口可以传输键盘与鼠标,可实现远程操作计算机
          ✭   可实现语音双向对传,实现语音对讲功能
          ✭   支持无线传输
          ✭   视频解码方式:H.264(H264 Baseline Profile、H.264 Main Profile)Level 4.2
          ✭   音频编码方式:PCM
          ✭   内嵌双核ARM CPU,运行嵌入式Linux操作系统
          ✭   ARM CPU功能强大,可支持用户程序运行,实现一些特定的客户功能

  • 技术参数

    编码端/解码端
    视频输入接口 HDMI(可定制DVI、VGA、SDI、CVBS等接口)
    音频接口 3.5
    其他接口 USB,RS232
    网络接口 100M RJ45网口
    支持分辨率 DTV标准:480i60 576i50 480p60 576p50 720p50/p60 1080i50/i60 1080p24/p50/p60
    VESA标准:640x480p60 800x600p60 1024x768p60 1280x768p60 1280x960p60 1280x1024p60 1600x1200p60 1920x1080p60 1920x1200p60
    控制方式
    串口 波特率:115200;数据位:8位;停止位:1;无奇偶校验位
    网络 接口:RJ-45 母接口; 协议:TCP/IP
    其他
    电源 DC +5V

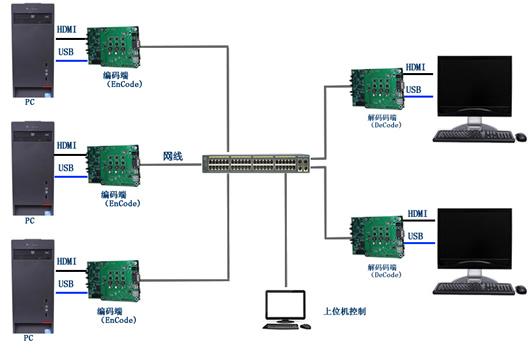

  • 连接示意图

    分布式KVM编解码

  • 编码器定制开发内容
    网络分布式矩阵/处理器,图传/无线图传应用 , 图像压缩存储记录
    网络KVM(USB透传):解码端连接的鼠标键盘可以控制编码端电脑主机操作
    DVI,SDI,AV(CVBS)等接口定制
    实现RS232,RS485串口编码解码之间网络透传
