产品简介

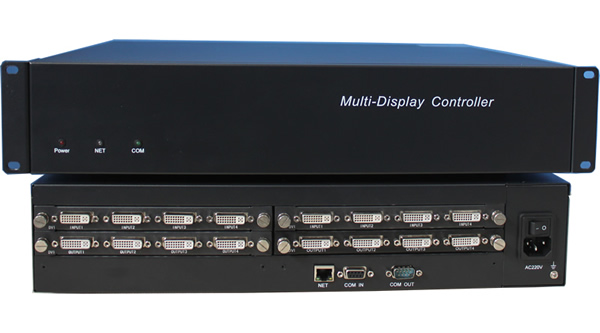

TCF17-8X8矩阵画面分割器是一款插卡式多格式输入输出混合矩阵加高清画面分割器一体机,提供不同规格机箱,实现从4X4-8X8规模,并且可指定任意一个端口4-8画面分割显示,其它端口切换显示。产品采用高性能FPGA纯硬件图像处理内核,基于标准工业机箱和热插拔技术设计的高性能图像处理设备。

  • 矩阵画面分割器
  • 矩阵画面分割器
  • 矩阵画面分割器
  • 矩阵画面分割器
  • 功能特点
  • 技术参数
  • 应用图示
  • 定制开发
  • 相关资料
  • 功能特点
          ✭   插卡式结构,输入4路一卡,支持热插拔方便维修升级;
          ✭   集矩阵切换功能与高清画面分割功能于一体;
          ✭   支持4X4-8X8规模DVI/VGA/SDI/HDMI等信号源接口输入/输出;
          ✭   输入接口可混插支持不同的信号源,输出接口可混插支持不同的显示设备;
          ✭   输入接口可混插支持不同的信号源;
          ✭   控制方式多样,支持网络、RS232;
          ✭   提供中控控制接口程序,方便中控控制;
          ✭   支持画面加边框突出显示;
          ✭   支持的FPGA临近16点缩放技术,保证高清信号缩放显示更为清晰;
          ✭   支持高清画面裁剪;
          ✭   软件控制可自定义多种分割预案,支持方案自动轮循显示,轮循间隔可设;
          ✭   支持图像无缝切换;
          ✭   显示记忆功能,可记忆断电前显示效果;
          ✭   支持输入信号源叠加时间及字符;
          ✭   显示记忆功能,可记忆断电前显示效果。

  • 画面分割器技术参数
  • 连接示意图

    高清画面分割器
  • 图像处理器定制开发
    FPGA图像处理功能开发
    板卡设计
    定制接口

                            更多图像处理产品方案>>>>>>拼墙处理器设计方案
