医学影像正在攻占手术室转载自网络

手术室影像系统

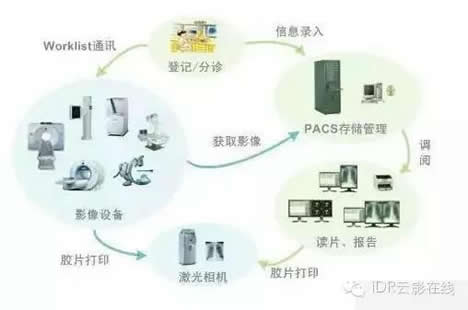

      在现代医疗行业,医学影像信息系统包括了RIS,是集影像采集传输与存储管理、影像诊断查询与报告管理、综合信息管理等综合应用于一体的综合应用系统,主要的任务就是把医院影像科日常产生的各种医学影像(包括核磁、CT、DR、超声、各种X光机等设备产生的图像)通过DICOM3.0国际标准接口以数字化的方式海量保存起来,当需要的时候在一定的授权下能够很快的调回使用,同时增加一些辅助诊断管理功能。

手术室影像系统

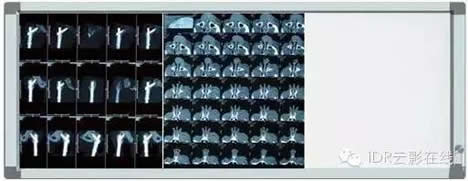

      在PACS发展初期,主要是以医院各个影像科室为终端设计的。较少考虑到外科手术室对PACS图像的调阅和参考需求。在手术室中,医生通常采用的形式还是通过观片灯和胶片进行术前和术中参考。此种方式存在工作繁琐和无法测量的弊端。

手术室影像系统

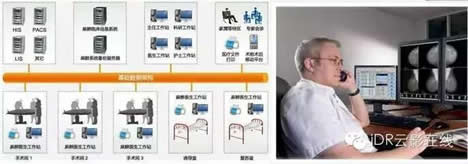

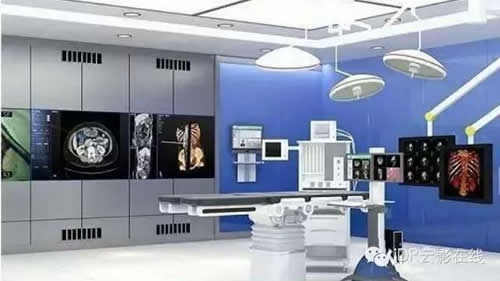

      随着现代手术室的发展,PACS系统延伸到手术室内部成为常态。从技术上讲,只需要在手术室内部设计一个PACS系统的终端,包括软件和硬件。此终端可以整合到麻醉医师工作站,亦可以由专门的护士进行操作。

手术室影像系

      PACS系统延伸到手术室内部,主要有以下几个方面的应用。

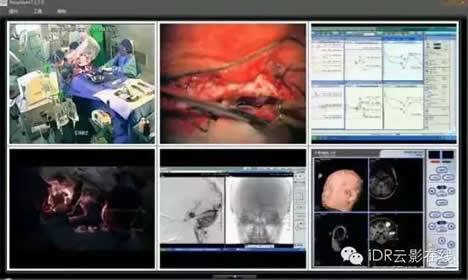

      1、便于术者进行术前和术中参考、提高工作效率。在现代手术室中,有专门的系统和PACS对接,实现PACS图像可以很方便的切换到是内部的各个屏幕上,便于术者观察。

手术室影像系

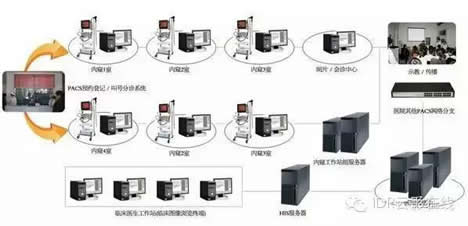

      2、手术室内部的其它非Dicom格式的图像(主要是内窥镜图像)可以通过相关系统的转换,和PACS系统连接。实现手术室数字化系统和PACS系统对接,便于外科手术图片的保存。同时,手术室内部的CT、C臂、超声等设备产生的Dicom格式图像也可以传送到PACS系统。

手术室影像系

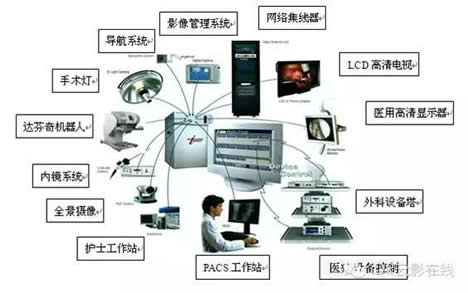

      PACS系统和现代手术室中的数字化系统的对接。

手术室影像系

      前面提过,在手术室内部设计一个PACS系统的终端,就可以实现PACS系统延伸到手术室内部。但这种方式PACS系统的数据和数字化手术室内部的数据是互相独立的,不存在交叉性。若要实现交叉,有以下几种方式:

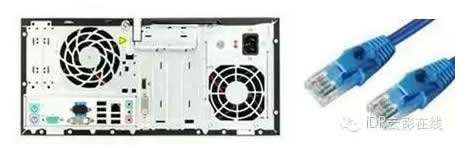

      1、直接接入形式

      把PACS系统的数据通过网络形式接入数字化系统,通过数字化系统处理后进行路由和管理。此方式的优点在于节约PACS终端成本,医院无需为手术室内部专门配置PACS终端。不足在于需要考虑到某些数字化系统存在开放性,增加了PACS系统感染病毒的风险。

手术室影像系

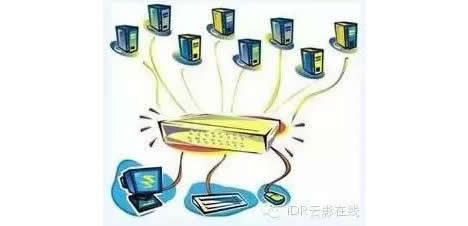

      2、KVM形式

      KVM矩阵交换机系统直接连接任意计算机上的键盘、视频和鼠标。它提供完全独立于软件和网络操作系统的简易即插即用安装系统,并使用户能够对多台计算机进行实时访问。

光纤KVM

      采取这种方式,只需要把PACS系统的图形界面进行共享操作。手术室数字化系统不直接接入PACS系统,从而也不接入医院的网络系统,确保医院网络系统稳定性和安全性。不足在于需要医院在手术室内部提供PACS系统的终端设备。
